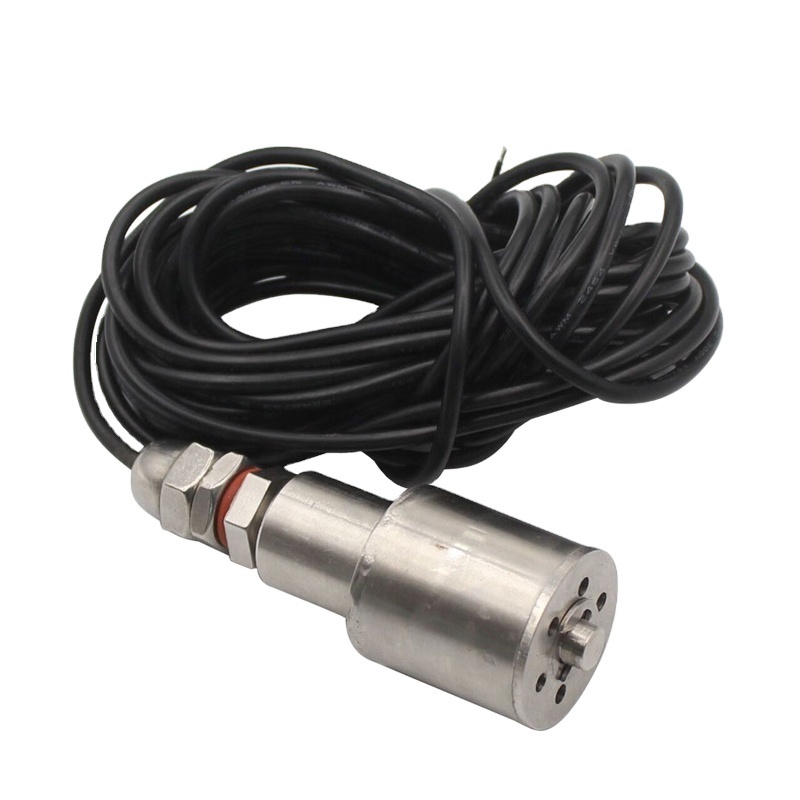

High Temperature Magnetic Fuel Tank DC Float Switch

High Temperature Magnetic Fuel Tank DC Float Switch

Description

Boiler water  Level sensor D96-32 new designed,  for vertical mount float   switch, it is made of SUS304/316 , one of our  hot sell   products. with slosh shield protect ,suit for high temperature and steaming liquid ,  It is robust construction anti corrosive ,can be  easily install and used, when mounted stemp up operating functions are reversed,safely and reliablely  to control the level of the liquid , it  has smaller volume than mechanical switches, and high speed, longer life, stronger anti-load impact to compared with the electronic switch. It without complex circuit ,won't be disturbed by electric ,and easy to use to control.

The stainless steel series float switch is designed specifically for liquid level sensing in demanding fluid level sensor applications. This durable stainless steel float switch is the perfect sensor for a wide range of liquids, from high purity to high temperature or high pressure corrosive liquids

A: The components:

1: The main stem  material: SUS304

2. The float material: PP

3. Slosh shield protect(stainless)

4. Assembly: Reed switch magnet ,Epoxy

5. Lead Wire.30 cm(PTFE,).

6. Cir-clip,stainless nut

B: Working principle:

The  float switch utilize the liquid buoyancy principle, along with the liquid pressure (water level) the duckbill float will move up and down ,the it will trigger the reed switch  that sealed in the the stainless stem ,the magnet arm will be affected, and  send the  connect (ON) or  disconnect (OFF) signal.

C:The installation instructions:

1. on the bottom or the ceiling of the tank,vertical mount, No( open) or NC (closed) due to the installation position.

2. The total length of 0182-S is 82 mm, the connect use the M10 stand thread,f diameter of the connector thread is 10 mm, length is 15mm ,height is 5mm ,hex stem length 23mm,

3. Unscrew the nut ,via the hole at the bottom or at the ceiling , then tighten the nut.

D: Instructions:

1: The range of  temperature -30 ℃~ 135 ℃(high temperature 180℃ need to customized)

2: Suit for corrosive liquid and other liquid , and the viscosity of the liquid is not high stick, won ’ t be dry.

3. Parameter.

The series of  stainless float switches

Sanitary sensor switch that suit for a variety of food and beverage equipment ,medical equipment and industrial equipment,such as household appliances, humidifiers, chillers, fog machine, constant temperature and humidity level detection machines, printing machines, medical equipment, beverage machinery, and pressure tank, the signal remote switch police, health, environmental, toxic, corrosive liquid with acid use.
