AUTOMATIC CHANNEL LETTER BENDING MACHINE TPS-S8900

Product Description

TPS Technology at FESPA  BERLIN 2018

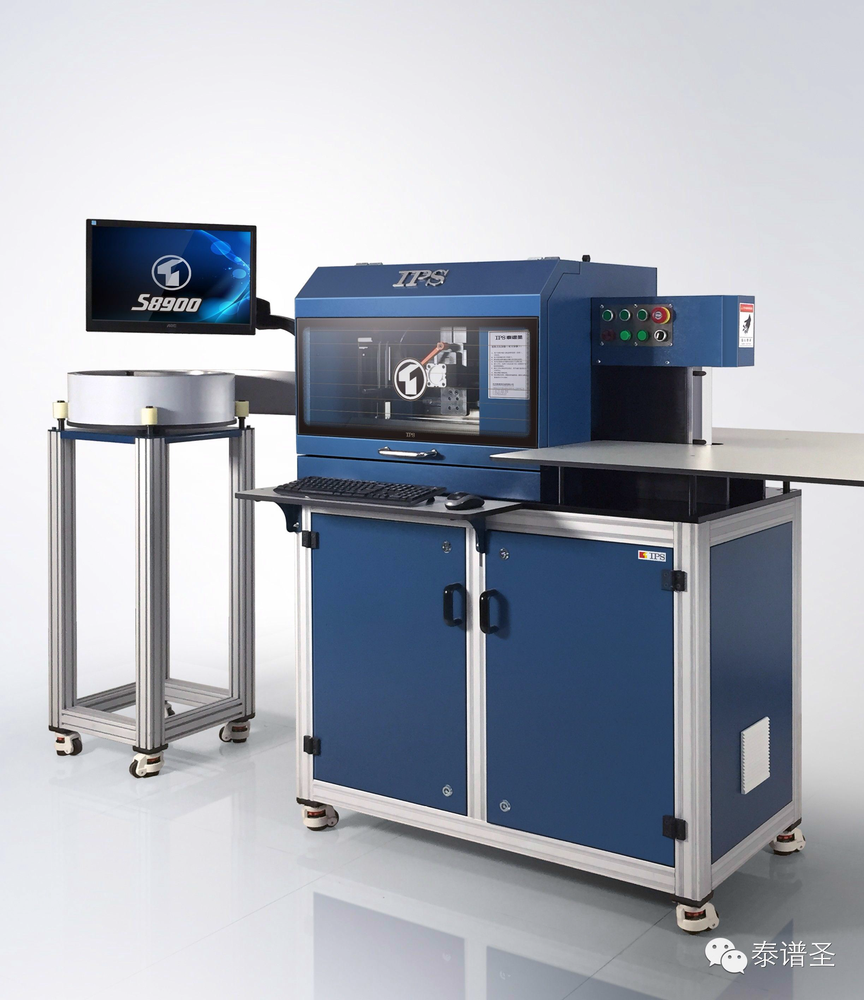

Product Name: TPS-S8900 AUTOMATIC CHANNEL LETTER BENDING MACHINE

TPS-S8900 automatic channel letter bending machine is conducted a comprehensive upgrade based on our TPS-S8700 precision automatic letter bending machine. It is substantially improvement in the bending strength and processing height; This new

machine has larger torque and higher precision Its max. processing height gets 180mm and max. stainless steel material thickness is 1.0mm.

It is the high-end bending equipment for the first selection especially suitable for the high letter(usually found in square and plaza), LED letters, stainless steel letters, punching letters, resin letters, giant glowing letters, etc.

Structure Characters:

1. Reel type feeding:

The front roller flattening mechanism, it can flatten materials effectively in advance, to avoid jam due to uneven materials.

2. Alternating clamping feeding mechanism

Slide rail type pressure device and the plate guide chute, to avoid the phenomenon of arch material and ensure smooth feeding process.

Alternating clamping feeding mechanism includes servo motor controlling and double screw nut driver, with large torque, which has high

precision and high speed transmission performance to ensure actual feeding accuracy to ±0.1mm and to eliminate physical skid

phenomenon due to the roller pressure feeding.

3. Closed loop control system

All TPS bending machines have material tracking system which can real timely monitor any material stretching

and slipping during bending. With this closed-loop control of material length, precise matching bended letter with panel

face letter can be garanteed.

4. V-shaped slotting mode

In the process of metal letter surrounding edge processing, slot mechanism is very important. Its work frequency is very high,

the load is large. In order to meet the bulk processing, the mechanism should be strong and mechanical should be durable,

our machine uses vertical plane v-shaped slot. Mature technology, stable performance and reliable, suitable for stainless steel,

galvanized sheet, aluminum and other metal materials for V slotting.

a. Intelligent control slot depth, free setting total slot depth, single slot depth and slot numbers.

b. Servo motor control, high precision nut driver, with the advantages of slot speed, high accuracy and constant torque.

c. V slotting surface is smooth, without any burr. Depth is consistent. The R Angle is not obvious when angle bending.

Ensuring letters with clear and beautiful outline.

d. Uses high strength, dovetail shape blade guide rail mechanism, its impact resistant ability compared with the straight

line guide rail mechanism ascending more than 10 times.

e. The blade material is imported high speed steel. High hardness, high temperature resistant, don't need to make real-time cooling tool during the operation. The blade is with cutting points at both ends. And it can be repeated grinding to

make higher efficiency and lower cost.

f.  Slotting with low noise, no Mars, no soot. And the machine is with metal mess catcher cup. Suitable for dust-free workshop.

g. Plating surface after slotting is colorless. It can meet the characteristics of no fine polishing when slotting mirrored, rose

mirrored, plating titanium surface and other non-ferrous materials, to ensure the fine finished products.

5. Telescoping double bending bars mechanism

The core of the bending machine is arc shape effect. TPS-S8900 automatic channel letter bending machine uses servo control, high rigid gear transmission, telescoping double bending

bars, bending mold quick change system with large bending torque, small interference area,  no scratch surface, material

thickness is adaptable, suitable for high precision, high strength of industrial signs processing.

Pictures of the equipment details:

Letter samples bended by the bending machine TPS-S8900

TECHNICAL SPECIFICATIONS:

Item	Parameters
Power Supply	AC200V
Power	2.5KW
Compressed Air	0.4 - 0.8Mpa
Axis numbers	4pcs
Min. Curving radius	R7mm
Min. Distance between interal and external angles	4.5mm
Start to Bend Distance	3mm
Applied Materials	Stainless steel , galvanizer and aluminum flat surface plate and reel materials
Material Thickness	Stainless steel 0.6 - 1.2mm
Processing Height	20 - 175mm
Material Feeding Method	Alternating double screw rails feeding
Servo Motor Quantities	3pcs
Step Motor Quantities	1pc
Machine N.W.:	600kgs

Packaging & Shipping

1 unit machine S8900 packed in a wooden case,measurement: 2cbm, G.W.: 600KGS

Shipping from Shanghai or Ningbo port to destination port.

Our Services

You are welcome to take training in our factory. We also can supply technical spport on line.
