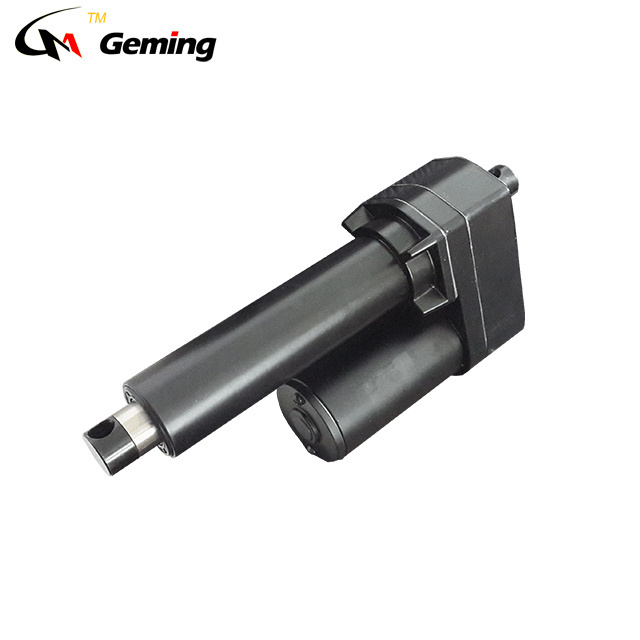

IP65 35mm/s high speed 12v 2 electric linear actuator for throttle heavy load HTW10B

HTW1000-   Combinations of components (Linear Actuator)

The Linear Actuator parts are as follows:

1) Linear Actuator:

(Stainless steel tubes, micro-switches, circuit boards, bearings, micro motor,

reduction gear, screw, nut, bushings, putter, slide, spring, and

nylon turbine) and other components.

2)Purpose:

Agricultural machinery, industrial machinery, excavators, bulldozers,

harvesters,large sweeping vehicles, large machinery, etc.

Linear actuator Working Principle

Motor through a gear reducer, drive a screw nut. The rotational movement of

the motor into a linear motion, and the use of motor reversing complete

plunger action. Such as the action of the lever, joystick or rod body rotation,

shaking complex.

By change lever arm length, can increase or increase the stroke.

Stroke control deviceDriven turbine to rotate the motor gear on the scroll,

so that the screw for axial movement within the turbine, driven by the link plate

stopper rod accordingly to move axially to the desired

stroke, by adjusting the stopper depressed stroke switch power off,

the motor stops running (the same positive and negative control).

Model:

HTW1000

Usage: Boat, Car, Industrial machinery, windows, cleaning cars,, Other

1)Voltage:

12VDC 24VDC 36VDC or 48VDC permanent magnet

2)Motor Power:

150W

3)Standard stroke:

100 150 200 250 300 350- 600mm,(option)

4)Standard mounting dimensions:

HTW1000-B:Stroke+250MM (Potentiometer)

HTW1000-A:Stroke+200MM(Clutch)

5)ps:The special

stroke could be designed according to your request

6)Load capacity:

10000N

7)No load speed:

35mm/s(2000N) 8.5mm/s(6000N) 5.5mm/s(7000N)

8)Type of duty:

20%

9)Ambient temperature:

-25°C~65°C

10)Protection class:

IP65

11)Built-in limit

switches,not adjustable after leave factory

12)Low noise design,

db<55

13)Certification:

CE,ROHS,ISO9001-2008

14)Colour:

Black
