Model

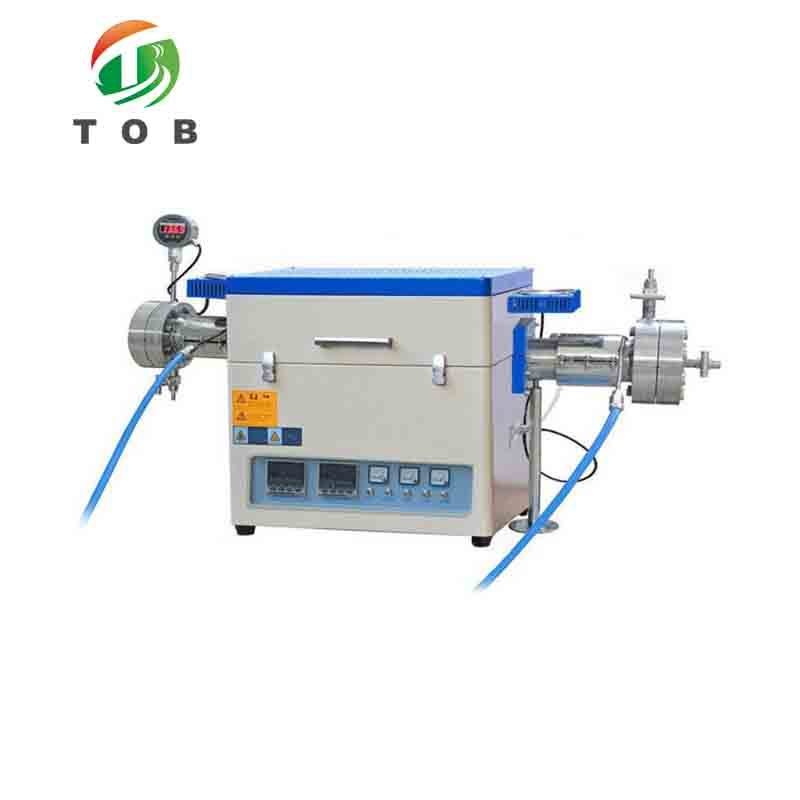

TOB-DSP-1100℃-HPI

TOB-DSP-1100℃-HPII

Power

3.5  KW

3.5  KW

Furnace tube size(mm)

Material: nickel-based alloy steels Dia 50(ID30) X1000

Material: nickel-based alloy steels Dia 85(ID50) X1000

Dimension

580X370X515

580X420X565

Power supply voltage

220V

Phase number

Single-phase

Temperature control mode

Yudian temperature control

30 sections can only use PID temperature regulation.

FP93 temperature control (from Japan)

(Replace imported instruments, for an additional fee)

1,40 section program temperature control can be divided into 4,2,1 group program,

if the program is divided into four groups, each program segment 10,

2,6 group PID control, low, medium and high temperature can each with a set of PID,

such that each segment is capable of controlling the temperature is very accurate.

Control accuracy

+/- 1 ℃

Water-cooled

When furnace heating needs water-cooled,

Required water flow ≥ 35L / min, water temperature <30ºC;

water pressure> 25 PSI.

can optional water-cooled machine from our company

Trigger

Phase-shift trigger

SCR

106 / 16E Germany Simon Kang

The 1.2 temperature zone

max temperature

20Mpa  temperature ≤800 ° C

12Mpa  temperature ≤900 ° C

6Mpa  temperatures ≤1000 ° C

4Mpa  temperatures ≤1100 ° C

The 1.2 rated temperature

1100 ℃ ≤ 1h

1000 degrees can work long time

Heating rate

≤10 ℃/ Min (Available upon request modification)

Thermocouple Type

K type

The first temperature zone

heating section length

205mm

The second temperature zone

heating section length

205mm

Vacuum degree

(Optional)

1.General vacuum and drive gas out by:TW-1.5A

2.2XZ-2 Vacuum degree pumps can be able to get around 10Pa

3.TOB-DSP-VS 0.1vacuum system can pumped 0.1Pa

(and equipped with a resistive vacuum gauge display)

4,TOB-DSP-VS high vacuum system

(which is composed of molecules and mechanical pump)

enables vacuum degree pumped 10-3 Pa.

Pressure display

Digital pressure gauge, and with 4-20ml Model Output

Vacuum flange

CF flange Oxygen-free copper gasket  seal

Surrounding surface temperature

≤45℃

Security System

With the furnace air switch and fuse, when the current exceeds the rated current,

it will automatically jump open, effective protection electric stove.

Cap protection system

The furnace limit switch is installed, when the lid open relay

will automatically cut off the main power supply,

effectively ensure the safety of users
