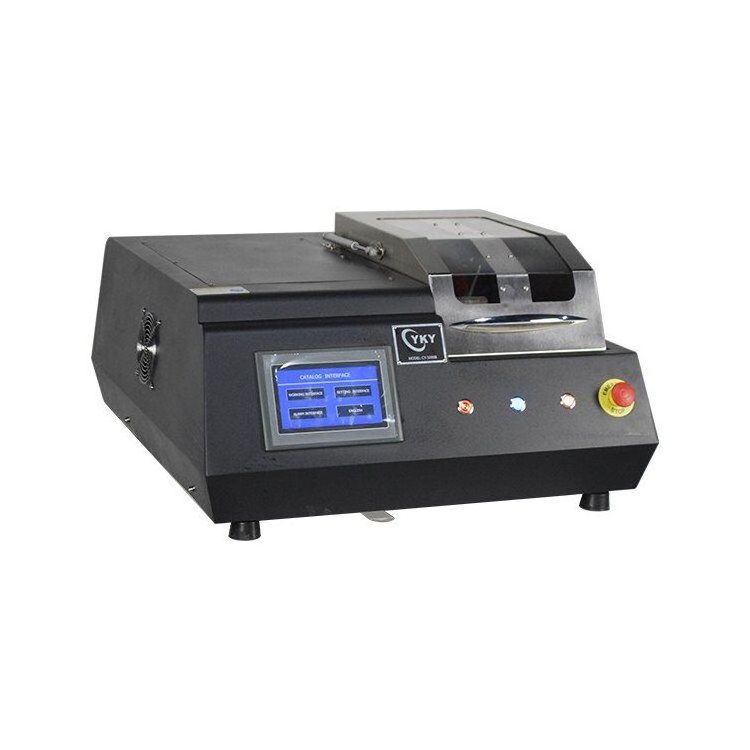

metallographic automatic cutoff machine customized large metallographic cutting machine diamond cut-off saw

Voltage and Power

208V-240VAC, 600W   50/60Hz

If you try to use at 110VAC, please order a 1000W transformer 110V-220V separately

Motor & Spindle

1 HP high torque DC motor.

1" dia spindle and 2" flange to accept 6 - 8" dia diamond blade.

Variable blade speed: 300-3500 RPM with screen touch control panel and digital display

Sample Stage & Controller

Quick clamp is included to make sample mount easy and fast.

Automatic/manual control X and Y two axial motion via touch screen digital pane

Programmable Y and X axis advancement via LCD panel to achieve automatic cutting with 0.01 mm precision.

X  axis is for cutting feed which has Max. travel distance of 80 mm and adjustable speed from 1.0 mm/ minute

to 20 mm/minutes.

Max. cutting depth ( or sample height ) 65mm

Y  axis is for controlling thickness of slices, which can be programmed up to 100 mm distance

Max. Opening of the Vice: 54mm

Cutting Blade

Three 8" cutting blades are included and completed accessories are included for immediate use

One 8" diameter x 0.025" thickness x 1" arbor sintered diamond blade  for cutting ceramic sample

One 8" Dia x 0.04" t x1.26" arbor SiC Blade for cutting non-ferrous metal for cutting  non-ferrous metal,

Ti, Ni Ta

one 8" Dia x 0.04" t x1.26" arbor Alumina Blade for cutting  ferrous metal for  cutting steel etc

Water Cooling

Adjustable nozzles is installed for re-circulating coolant

Protective splash cover with elec cooling duringtronic safety interlock installed

Click the picture below to order an optional 6L coolant circulating tank which perfectly connects to SYJ-200.

Dimensions

Overall dimensions: 734mm x540mm x475mm

Shipping Weight

Shipping weight: 365 lbs.

Warranty & Compliance

Two (2) Years Limited Warranty with life time support (not include the rusty part due to improper storage)

Certification

CE certified

Application Note

Must use anti-corrosion coolant during cutting to avoid rusting lead screw. You may select our LubeCool-150 lubricant as coolant, and order optional coolant circulation system at related product below, which

will make the diamond blade cut more efficiently and prevent corrosion. Also, you can use W10-30 motor

oil as coolant, which is available at any Auto store.

Please clean the machine after the completion of each use,especially the lead screw by W40 lubricant

after each use. Make sure the X,Y axes can move freely without blocking and rusting.

Applications on various materials

Warning

It is required to use proper cutting fluid with the saw to prevent corrosion of the machine components. We

strongly recommend you use oil based coolant or lubecool lubricant with the water. Do not use tap water

directly, rusted component are not part of the warranty.

Never cut any materials without the use of proper cutting fluid. If you do so, serious damages can be

caused to the spooler driving mechanism.

For cutting the sticky materials such as non-ferrous alloy, epoxy and plastic, you must sharpen diamond

blade frequently. We suggest that cutting sample along with the included dressing stone (Glue sample and

the dressing stone side by side and cut them together, this process will help keep the blade sharp enough

for efficient cutting.
